4月2日，复旦大学宣布，复旦大学集成芯片与系统全国重点实验室周鹏、包文中联合团队成功研制全球首款基于二维半导体材料的32位RISC-V架构微处理器“无极（WUJI）”。

该成果突破二维半导体电子学工程化瓶颈首次实现5900个晶体管的集成度是由复旦团队完成、具有自主知识产权的国产技术使我国在新一代芯片材料研制中占据先发优势为推动电子与计算技术进入新纪元提供有力支撑。

相关成果于北京时间4月2日晚间以《基于二维半导体的RISC-V 32比特微处理器》（“A RISC-V 32-Bit Microprocessor Based on Two-dimensional Semiconductors”）为题发表于《自然》（Nature）期刊。

面对摩尔定律逼近物理极限的全球性挑战，具有单个原子层厚度的二维半导体是目前国际公认的破局关键，科学家们一直在探索如何将二维半导体材料应用于集成电路中。

十多年来，国际学术界与产业界已掌握晶圆级二维材料生长技术，成功制造出拥有数百个原子长度、若干个原子厚度的高性能基础器件。但是在复旦团队取得新突破之前，国际上最高的二维半导体数字电路集成度仅为115个晶体管，由奥地利维也纳工业大学团队在2017年实现。

核心难题在于，要将这些原子级精密元件组装成完整的集成电路系统，依旧受制于工艺精度与规模匀性的协同良率控制。经过五年攻关，复旦团队将芯片从阵列级或单管级推向系统级集成，基于二维半导体材料（二硫化钼MoS2）制造的32位RISC-V架构微处理器“无极（WUJI）”成功问世。

该芯片通过自主创新的特色集成工艺，以及开源简化指令集计算架构（RISC-V），集成5900个晶体管，在国际上实现二维逻辑芯片最大规模验证纪录。

“反相器是一个非常基础且重要的逻辑电路，它的良率直接反映了整个芯片的质量。”复旦大学微电子学院教授周鹏介绍，二维材料不像硅晶圆可以通过直拉法生长出高质量的大尺寸单晶，而是需要通过化学气相沉积（CVD）法来生长，这就导致了材料本身的缺陷和不均匀性。本项研究中的反相器良率高达99.77%，具备单级高增益和关态超低漏电等优异性能，这是一个工程性的突破。

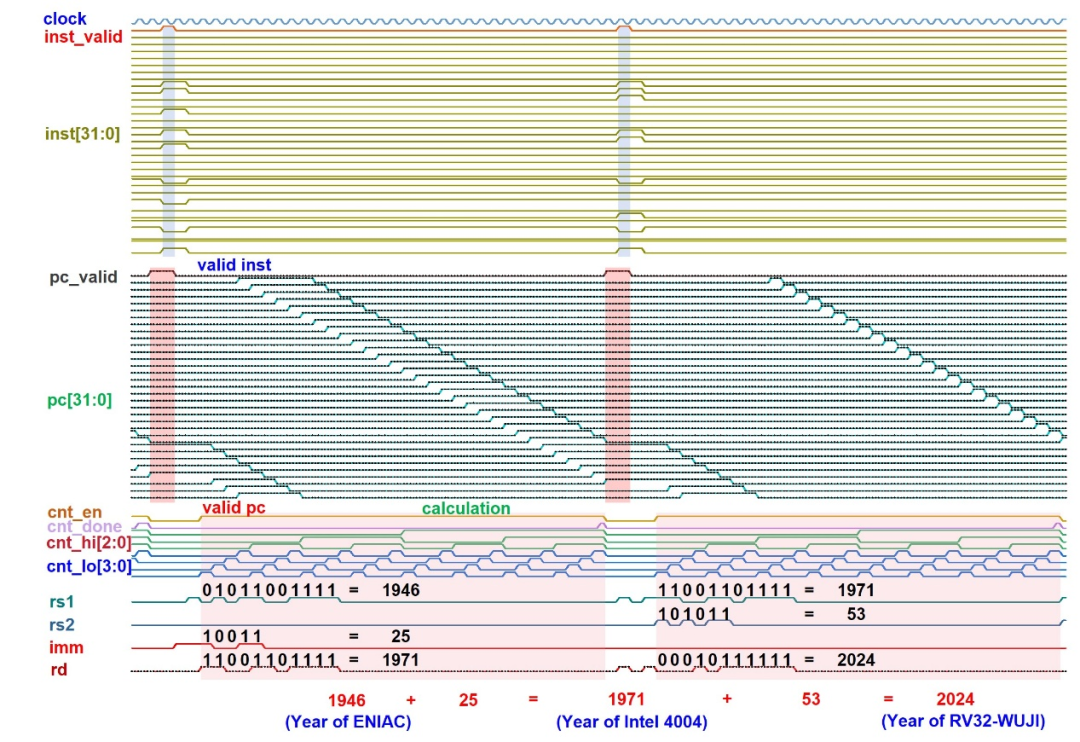

将ENIAC和Intel 4004 以及无极诞生年实现了加法上的运算联系
